Voorzetwand met dubbele plaat Hydropanel - 100mm profielen - 118mm wanddikte - rotswol (75mm)

Een lichte, onbelaste voorzetwand bestaande uit een geraamte in metalen profielen met aan één zijde twee stootvaste vezelcementplaten met verhoogde vochtweerstand. In de spouw wordt rotswolisolatie voorzien.

Voorzetwand met dubbele plaat Hydropanel - 100mm profielen - 118mm wanddikte - rotswol (75mm)
Voorzetwand met dubbele plaat Hydropanel - 100mm profielen - 118mm wanddikte - rotswol (75mm)

Systeemprestaties en details

Totale wanddikte: 118 mm
Profiel maat: 100 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Type plaat: Hydropanel
Dikte plaat: 9 mm
Aantal profielzijden met platen: 1
Aantal lagen per profielzijde: 2
Type isolatie: Rotswol
Minimale densiteit: 75 kg/m³
Nominaal gewicht (kg/ m²): 31 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4250 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 3500 mm
Brandrapport: 12060510
Brandweerstand: 60 min
Maximale hoogte: 3500 mm

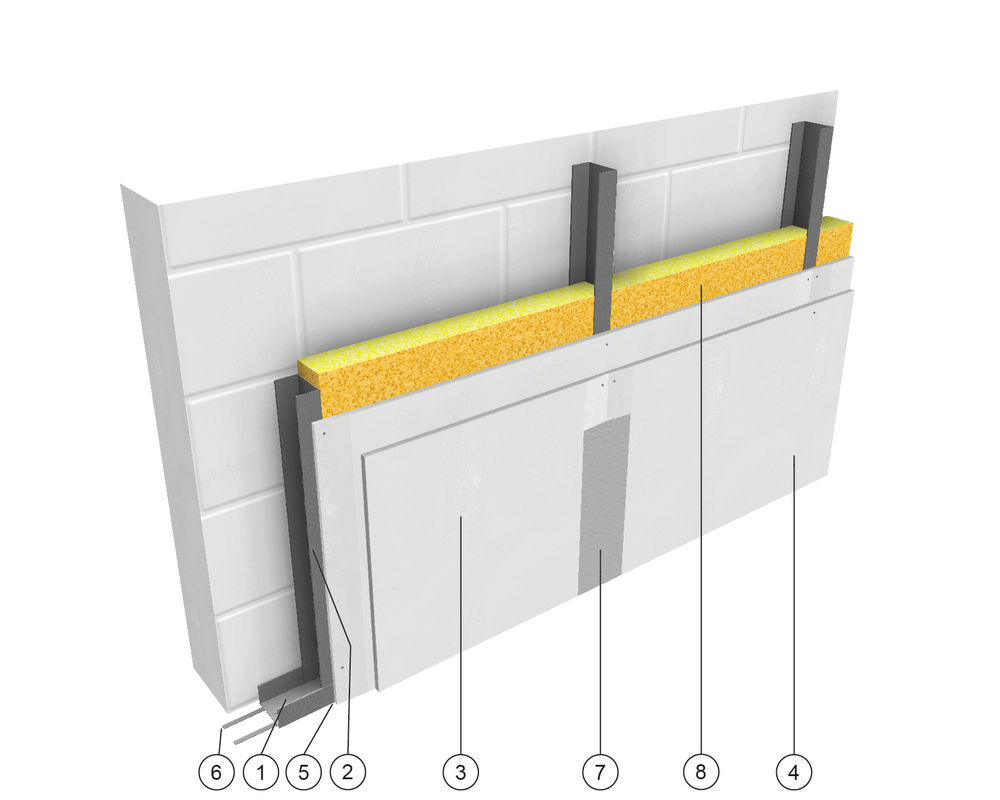

Opbouw:

1. Siniat horizontaal profiel enkel UW 100
2. Siniat verticaal profiel enkel CW 100 h.o.h. 600 mm
3. 2 x 9 mm Hydropanel gipsplaat type volgens EN520
4. 2 x 9 mm Hydropanel gipsplaat type volgens EN520
5. Siniat schroeven; 1e laag 32 mm h.o.h. 750 mm, zichtlaag 47 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band
8. Siniat voegproducten & papieren voegband
9. RotsWol; dikte = 75 mm; densiteit minimaal = 40 kg/m³
10. Siniat voegwerk

∅6x40

* De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
