Scheidingswand met dubbele platen aan elke kant - LaDura Premium - dubbel ontkoppelde profielen 75mm - 205mm wanddikte - glaswol (60mm)

Een lichte, onbelaste scheidingswand bestaande uit een dubbel ontkoppeld geraamte in metalen profielen met aan beide zijden twee stootvaste, brandwerende gipsplaten met verhoogde vochtweerstand. In de spouw wordt een laag glaswolisolatie voorzien.

Scheidingswand met dubbele platen aan elke kant - LaDura Premium - dubbel ontkoppelde profielen 75mm - 205mm wanddikte - glaswol (60mm)
Scheidingswand met dubbele platen aan elke kant - LaDura Premium - dubbel ontkoppelde profielen 75mm - 205mm wanddikte - glaswol (60mm)

Systeemprestaties en details

Rw+C: 65 dB
Geluidsreductiewaarde (Rw): 68 dB
Totale wanddikte: 205 mm
Profiel maat: 75 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Type plaat: LaDura Premium
Classificatie plaat zichtzijde EN520: DFH1IR
Dikte plaat: 12,5 mm
Aantal profielzijden met platen: 2
Aantal lagen per profielzijde: 2
Type isolatie: Glaswol
Isolatiedikte: 60 mm
Minimale densiteit: 15 kg/m³
Nominaal gewicht (kg/ m²): 57 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4000 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 4000 mm
Brandrapport: ISIB 2018-A-068B
Brandweerstandsklasse: EI 60
Brandweerstand: 60 min
Maximale hoogte: 4000 mm
Akoestisch rapport: AC Insul Rw=68dB EE-22-75-205LD.LD+GW60
Rw+Ctr: 59 dB

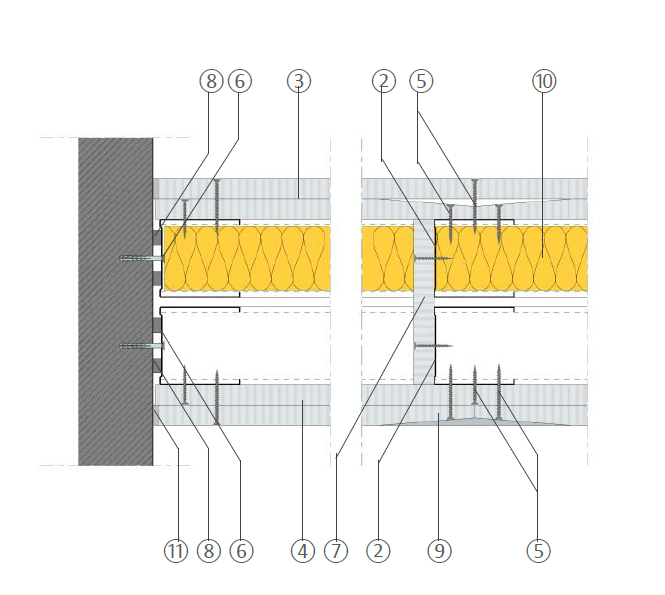

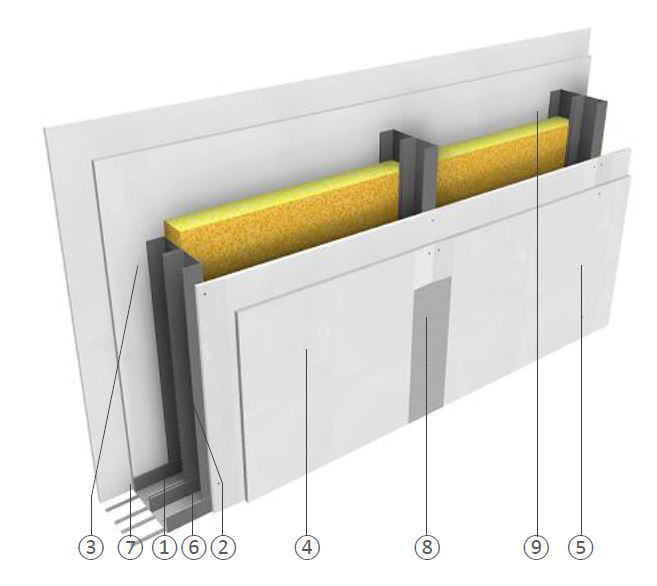

Opbouw:

1. Siniat horizontaal profiel dubbel UW 75
2. Siniat verticaal profiel dubbel ontkoppeld CW 75 h.o.h. 600 mm
3. 2 x 12,5 mmLaDura Premium gipsplaat type DFH1IR volgens EN520
4. 2 x 12,5 mmLaDura Premium gipsplaat type DFH1IR volgens EN520
5. Siniat schroeven; 1e laag 25 mm h.o.h. 600 mm, zichtlaag 35 mm h.o.h. 300 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band
8. Siniat voegproducten & papieren voegband
9. Glaswol; dikte = 60 mm; densiteit minimaal = 15 kg/m³
10. Siniat voegwerk

* De beplating wordt gemonteerd met verspringende verticale en horizontale voegen. Speling tussen de stijlen en de bovenregel in functie van de wandhoogte. Contacteer het Technical Excellence Centre voor meer info.
