Scheidingswand met dubbele platen aan elke kant - WAB - dubbel ontkoppelde profielen 100mm - 255mm wanddikte - 2x rotswol (75mm)

Een lichte, onbelaste scheidingswand bestaande uit een dubbel ontkoppeld geraamte in metalen profielen met aan beide zijden twee extreem vochtwerende gipsplaten gipsplaten. In de spouw wordt twee lagen rotswolisolatie voorzien.

Scheidingswand met dubbele platen aan elke kant - WAB - dubbel ontkoppelde profielen 100mm - 255mm wanddikte - 2x rotswol (75mm)
Scheidingswand met dubbele platen aan elke kant - WAB - dubbel ontkoppelde profielen 100mm - 255mm wanddikte - 2x rotswol (75mm)

Systeemprestaties en details

Rw+C: 65 dB
Geluidsreductiewaarde (Rw): 68 dB
Totale wanddikte: 255 mm
Profiel maat: 100 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Type plaat: WAB
Classificatie plaat zichtzijde EN520: GM-H1 + GM-I
Dikte plaat: 12,5 mm
Aantal profielzijden met platen: 2
Aantal lagen per profielzijde: 2
Type isolatie: Rotswol
Isolatiedikte: 150 mm
Minimale densiteit: 35 kg/m³
Nominaal gewicht (kg/ m²): 56 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4500 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 4500 mm
Brandrapport: ISIB 2018-A-068B rev2
Brandweerstandsklasse: EI 60
Brandweerstand: 60 min
Maximale hoogte: 3400 mm
Akoestisch rapport: AC Insul Rw=68(-3;-9)dB EE-22-100-255WAB.WAB+MW75
Rw+Ctr: 59 dB

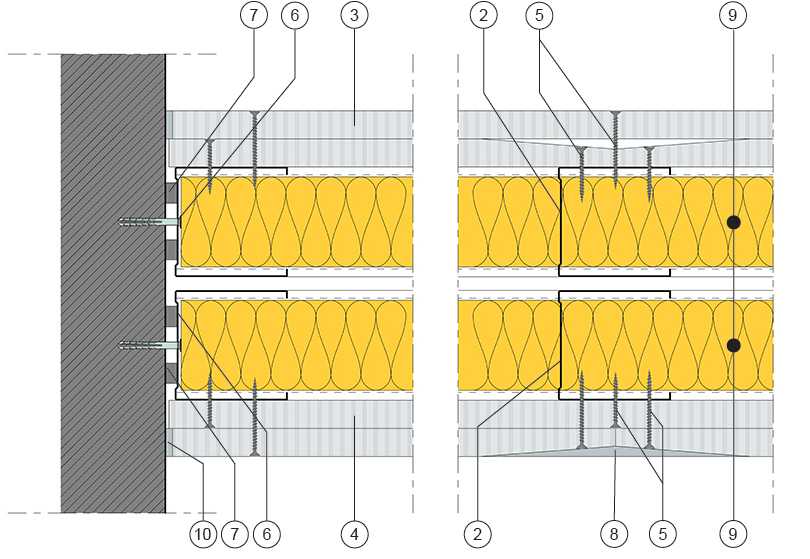

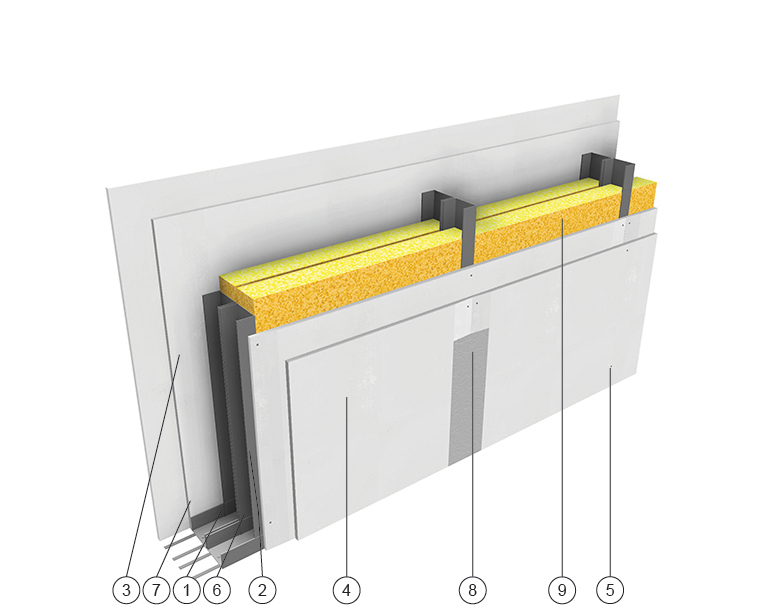

Opbouw:

1. Siniat horizontaal profiel dubbel UW 100
2. Siniat verticaal profiel dubbel ontkoppeld CW 100 h.o.h. 600 mm
3. 2 x 12,5 mmWAB gipsplaat type GM-H1+GM-I volgens EN15283
4. 2 x 12,5 mmWAB gipsplaat type GM-H1+GM-I volgens EN15283
5. Siniat WAB schroeven; 1e laag 25 mm h.o.h. 600 mm, zichtlaag 35 mm h.o.h. 300 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 800 mm
7. Siniat akoestische band
8. Siniat Readymix PrégyWAB voegproducten & WAB wapeningsband
9. Rotswol; dikte = 75+75 mm; densiteit minimaal = 35 kg/m³
10. Siniat Readymix PrégyWAB voegwerk

* De beplating wordt gemonteerd met verspringende verticale en horizontale voegen. Speling tussen de stijlen en de bovenregel in functie van de wandhoogte. Contacteer het Technical Excellence Centre voor meer info.
