Scheidingswand met dubbele platen aan elke kant - Siniat db - dubbel ontkoppelde profielen 100mm - 255mm wanddikte - 2x rotswol (75mm)

Een lichte, onbelaste scheidingswand bestaande uit een dubbel ontkoppeld geraamte in metalen profielen met aan beide zijden twee akoestische gipsplaten. In de spouw wordt twee lagen rotswolisolatie voorzien.

Scheidingswand met dubbele platen aan elke kant - Siniat db - dubbel ontkoppelde profielen 100mm - 255mm wanddikte - 2x rotswol (75mm)
Scheidingswand met dubbele platen aan elke kant - Siniat db - dubbel ontkoppelde profielen 100mm - 255mm wanddikte - 2x rotswol (75mm)

Systeemprestaties en details

Geluidsreductiewaarde (Rw): 71 dB
Totale wanddikte: 255 mm
Profiel maat: 100 mm
Hartafstand hoofddraagprofielen (mm): 600 mm
Type plaat: Siniat dB
Classificatie plaat zichtzijde EN520: DI
Dikte plaat: 12,5 mm
Aantal profielzijden met platen: 2
Aantal lagen per profielzijde: 2
Type isolatie: Rotswol
Isolatiedikte: 150 mm
Minimale densiteit: 35 kg/m³
Nominaal gewicht (kg/ m²): 63 kg/m²
Hoogte in normale omstandigheden – toepassingsgebied 1: 4500 mm
Hoogte in normale omstandigheden – toepassingsgebied 2: 4500 mm
Brandrapport: 19789C
Brandweerstandsklasse: EI 60
Brandweerstand: 60 min
Maximale hoogte: 4500 mm
Akoestisch rapport: AC Insul Rw=71dB EE-22-100-255dB.dB+2GW75 EN

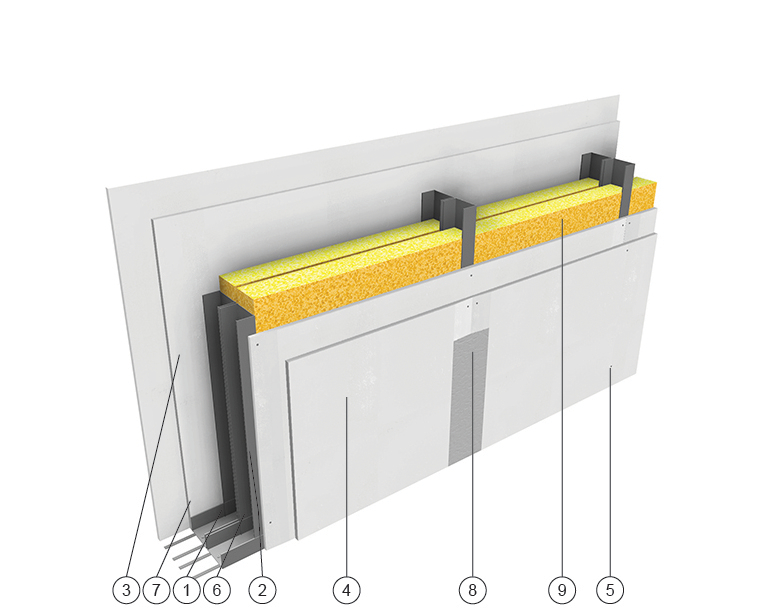

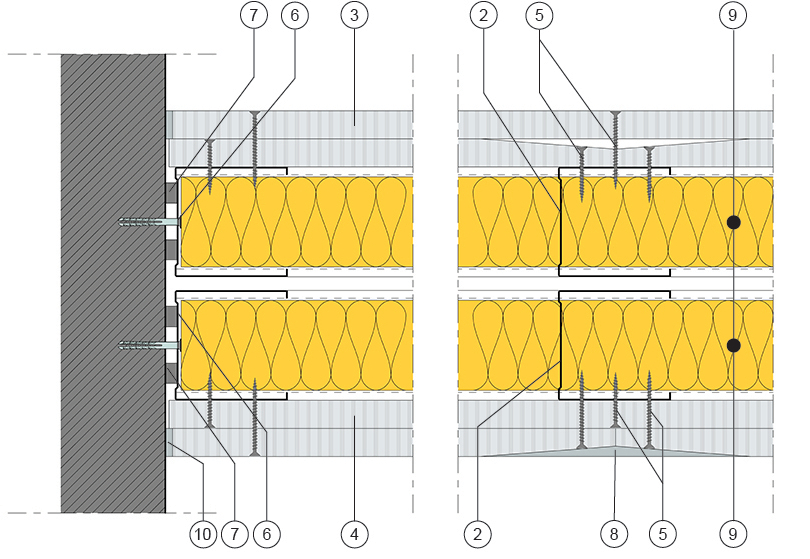

Opbouw:

1. Siniat horizontaal profiel dubbel UW 100
2. Siniat verticaal profiel dubbel ontkoppeld CW 100 h.o.h. 600 mm
3. 2 x 12,5 mmSiniat dB gipsplaat type DI volgens EN520
4. 2 x 12,5 mmSiniat dB gipsplaat type DI volgens EN520
5. Siniat schroeven; 1e laag 25 mm h.o.h. 750 mm, zichtlaag 35 mm h.o.h. 250 mm
6. Bevestiging randprofiel aan constructie h.o.h. max. 500 mm
7. Siniat akoestische band
8. Siniat voegproducten & papieren voegband
9. Rotswol; dikte = 75+75 mm; densiteit minimaal = 35 kg/m³
10. Siniat voegwerk

* De beplating wordt gemonteerd met verspringende verticale en horizontale voegen.
